環氧煤瀝青涂料按其使用功能分為環氧煤瀝青底漆和環氧煤瀝青面漆兩類。環氧煤瀝青底漆為溶劑型產品；環氧煤瀝青面漆為系列產品，按固體含量分為無溶劑型（GH 201）和厚漿型（GH 202）兩類，又按涂層使用時的耐熱溫度分為耐溫型（在150內使用，加注W）和標準型（在100內使用），供用戶按防腐工程實際要求選用。本產品企業標準為Q/DH 02－2009液體環氧防腐涂料，其技術指標與中國石油天然氣行業標準SY/T 0447－96埋地鋼質管道環氧煤瀝青防腐層技術標準和SY/T 0457－2000鋼質管道液體環氧涂料內防腐層技術標準等同，也符合美國自來水廠協會標準AWWA C 210－03鋼質水管道液體環氧涂料內外防腐層的要求。

  該涂料廣泛用于水下鋼結構和水泥構件的防腐滲漏，地下管道及駐氣柜下部水槽的防護；高溫地區沿海、鹽場的各種機械的防腐；化工及其他管道的內外壁防腐。該漆兼有煤焦瀝青耐水防腐性能優異及環氧樹脂漆附著力好、漆膜堅韌、機械強度高、耐化學腐蝕性好的優點，底漆中加入有效防銹漆顏料。耐鹽霧1000h以上；耐濕熱1000h以上。

  適用范圍：

  主要用于埋地或水下鋼質輸油、輸氣、供水、供熱管道的外壁防腐，也適用于各類鋼結構、碼頭、船舶、水閘、煤氣儲罐、煉油化工廠設備防腐及混凝土管、污水池、樓頂防水層、衛生間、地下室等混凝土結構的防水和防滲漏。

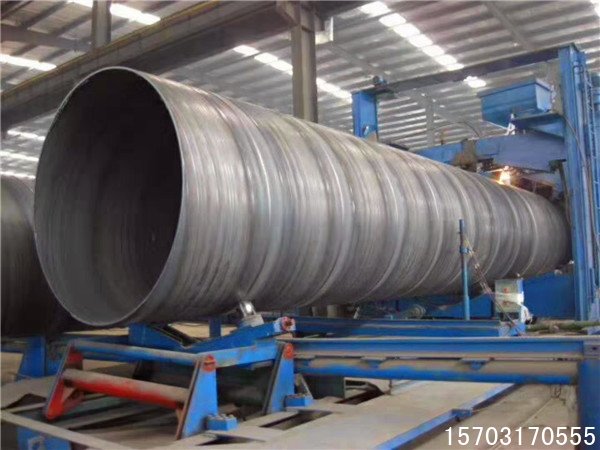

環氧煤瀝青防腐螺旋鋼管是我國最早用于石油管道的防腐鋼管。由于近年來3PE防腐鋼管的出現，逐漸占據了其份額。因此，環氧煤焦油瀝青防腐鋼管急需技術改造。隨著近年來我國對污水處理的需求增加，對污水管道的需求增加，環氧煤焦油防腐鋼管在污水處理方面可以有所改進。污水處理對防腐鋼管的要求不是很高，環氧煤焦油防腐鋼管完全合格。

一站式幫你解決，點擊查看更多產品信息  環氧煤瀝青防腐螺旋鋼管特點及深加工利用、環氧煤焦油瀝青防腐漆配方組成及其作用： 煤焦油：在環氧煤焦油瀝青漆中加入煤焦油，防止瀝青漆開裂至為增強韌性和附著力，煤焦油應加熱煮沸以去除水分和雜質。加熱溫度為150℃至160℃。

環氧樹脂：是環氧煤焦油瀝青的重要成膜物質。具有附著力強、收縮率低、穩定性好、強度高、韌性好、化學穩定性好等優點。煤焦油瀝青：耐水、耐濕、耐霉變，對氮氧化物、二氧化碳等稀酸、稀堿有一定的抵抗力。瀝青中含有的芳香族化合物越多，它與環氧樹脂之間的濕溶性就越好。

填料：又稱體質顏料，可以增加漆膜的厚度，降低成本，提高油漆和漆膜的性能。用作填料的填料有滑石粉、鋅鉻黃、云母、氧化鐵紅等。  環氧煤瀝青防腐螺旋鋼管就是我們常說的：幾布幾油，常見的有兩油一布、兩油三布、三油五步、四油七布。它對化學介質具有優良的耐腐蝕性能和良好的物理機械性能，附著力好，涂膜堅韌，電絕緣性和抗滲透性優良，抗雜散電流和抗微生物腐蝕。成膜后可減少施工通道數。執行標準可分為SY/T 0447-96《埋地鋼管環氧煤瀝青防腐涂層技術標準》和SY/T 0457-2000《液態環氧涂層內防腐技術標準》鋼管涂層 。 環氧煤瀝青防腐螺旋鋼管專用于排水管道。

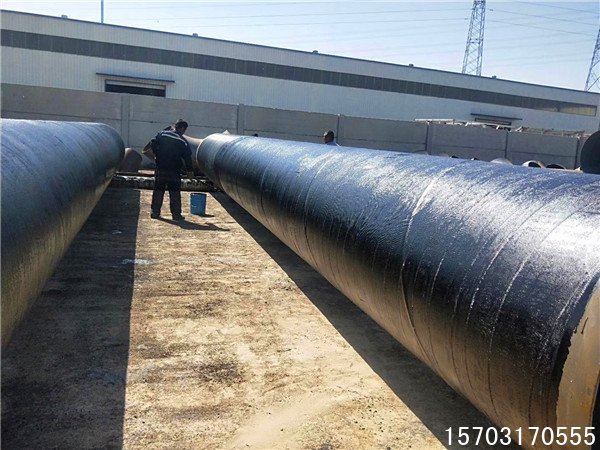

傳統的環氧煤焦油防腐鋼管是傳統的手工纏繞玻璃纖維布，順應性慢，做工粗糙。很多客戶反映防腐層外觀達不到，有氣泡，厚度不均。經過我們科研人員的現場觀察和案例分析，我們終于找到了一種新型的解決方案，徹底解決了客戶的后顧之憂！過去，鋼管不動。現在我們讓鋼管旋轉。這并不困難。把它放在我們自制的電動支架上，打開電源，切換檔位（速度可控），工人將玻璃布和剛性固定在一起。

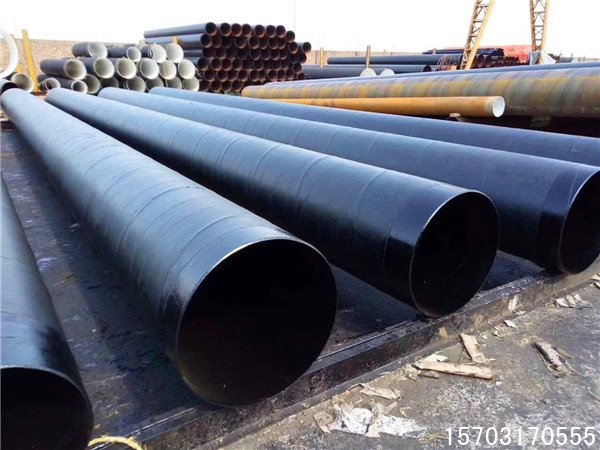

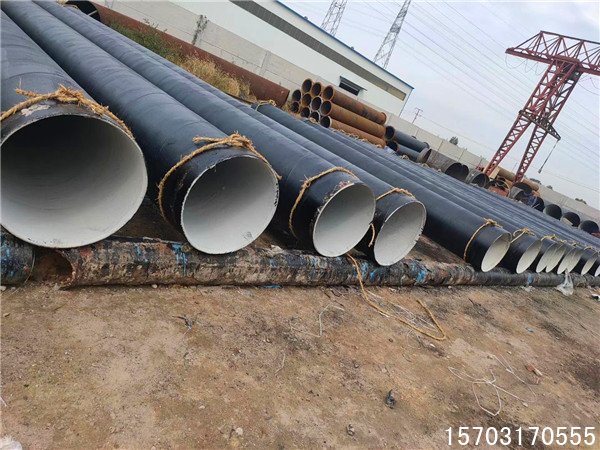

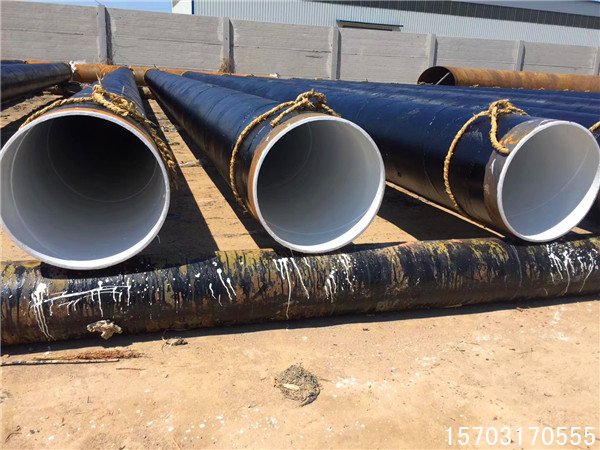

環氧煤瀝青防腐鋼管無論是一布二油，兩步三油，三布五油，都非常光滑！  環氧煤瀝青防腐螺旋鋼管玻璃布的厚度為0.1mm或0.12mm，經緯密度為12×10片/c㎡或12×12片/c㎡。脫脂后的無堿或中堿玻璃布在使用前應晾干。 . 環氧煤瀝青防腐螺旋鋼管漆涂厚時，最好不要流動。一般在制備過程中不加入稀釋劑。但如果環境溫度太低，粘度高，可按1～5的比例加入稀釋劑，適當增加固化劑。 環氧煤瀝青防腐螺旋鋼管外觀檢查：涂漆管道必須一一檢查，防腐涂層應光滑，無皺折、鼓包。針孔檢測：可以用電火花檢漏儀檢測。中級為2000V，增強級為3000V，特殊增強級為5000V。
